分配器
WJPQ－K 遞進分配器（16MPa）
WJPQ－K 遞進分配器是由片式組合而成的用于遞進式干油集中潤滑系統中的油脂分配元件，可定量地將潤滑脂分配到各潤滑點。其結構特點如下：
1、分配器為單柱塞多片組合塊，每片有二個給油口，分WJPQ 1、WJPQ 2、WJPQ 3和WJPQ 4等四種型式。
2、每種型式分配器一般按額定給油量相等的單片組合，需要時也可定給油量不同的單片混合組合。
3、WJPQ 4－型組合時需有一片控制片，此片無給油口。
4、相鄰的二個或二個以上的給油口可以合并成一個給油口給油，此給油器的給油量為所被合并給油口的額定給油量之和
5、WJPQ 1、WJPQ 2型分配器在系統中串聯使用，WJPQ 3、WJPQ 4并聯使用。
6、分配器均裝有一個運動指示桿，用以觀察分配器工作情況。根據需要還可以安裝限位開關，給潤滑系統進行監視和控制。
7、WJPQ 2、WJPQ 4型分配器根據需要可安裝超壓指示器。
| 型號 | 公稱壓力 MPa | 每出油口額定給油量 ※ ml/cyc | 組合片數 | 給油口數 |
| □WJPQ1-K※ | 16 | 0.07，0.1，0.2，0.3 | 3～12 | 6～24 |
| □WJPQ2-K※ | 0.5，1.2，2.0 | |||
| □WJPQ3-K※ | 0.07，0.1，0.2，0.3 | |||
| □WJPQ4-K※ | 0.5，1.2，2.0 | 4～8 | 6～14 |
適用介質：針入度 220（25℃,150g）1/10mm的潤滑脂或粘度等級大于68cSt的潤滑油。
環境溫度：-20～+80℃。 Ambient temperature: -20～+80℃.
標志示例：公稱壓力為16MPa，6個出油口，每個出油口額定給油量為2ml/循環的JPQ2型遞進分配器；6 WJPQ 2-K 分配器 JB/T 8462-96
注：同種型式、額定給油量不同的單片混合或多個出油口合并給油，訂貨時須另行說明。

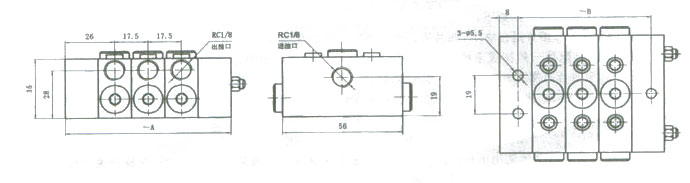

WJPQ1,WJPQ3型外形尺寸
| 出油口數 number | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| 片數 number | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| H mm | 48 | 64 | 80 | 96 | 112 | 128 | 144 | 160 | 176 | 192 |
| 重量 kg | 0.9 | 1.2 | 1.5 | 1.7 | 2.0 | 2.3 | 2.5 | 2.8 | 3.1 | 3.3 |

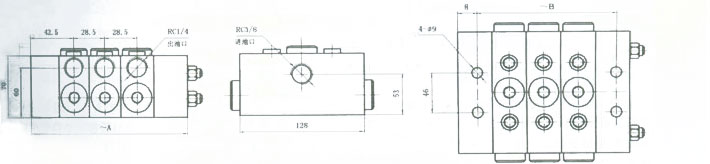

WJPQ2 型外形尺寸
| 出油口數 number | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| 片數 number | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| H mm | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 |
| 重量 kg | 3.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 9.5 | 10.5 | 11.5 | 12.5 |
WJPQ4 型外形尺寸
| 出油口數 number | 8 | 10 | 12 | 14 | 16 |
| 片數 number | 4 | 5 | 6 | 7 | 8 |
| H mm | 100 | 125 | 150 | 175 | 200 |
| 重量 kg | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 |
